こんにちは。

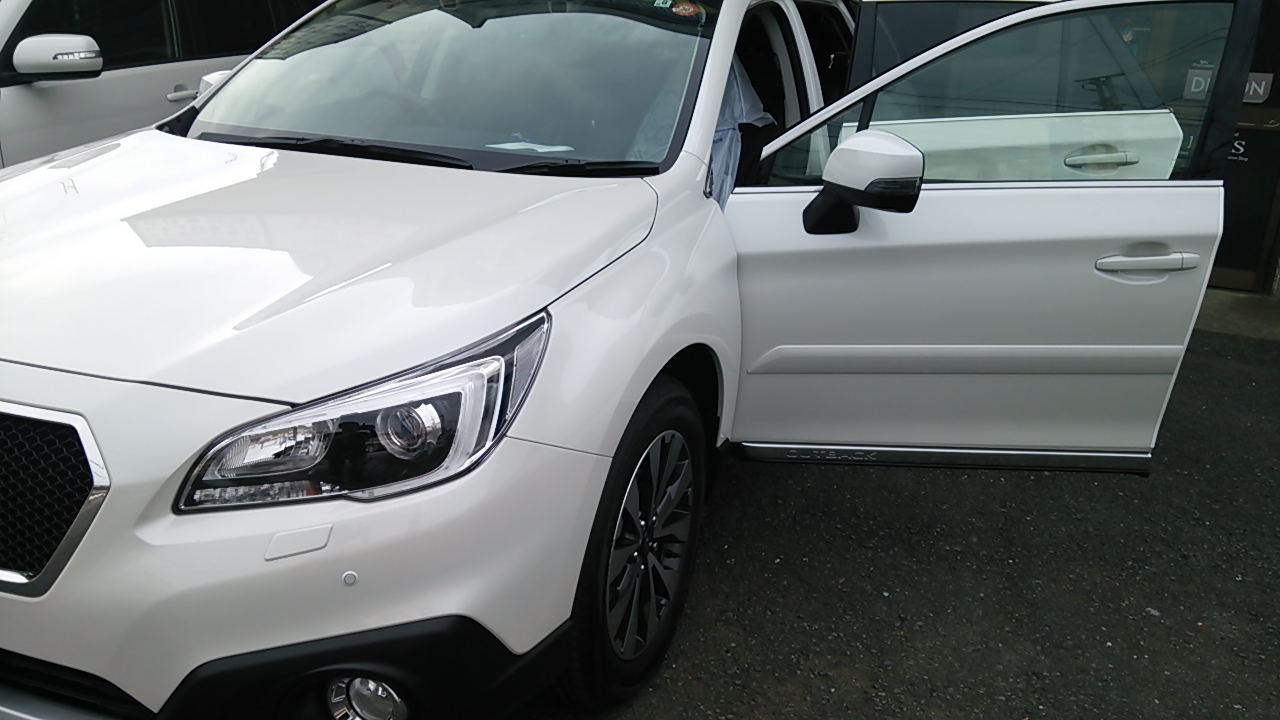

本日はアウトバックにナビ・カメラをインストール
していきます。ナビは8型のサイバーナビ。

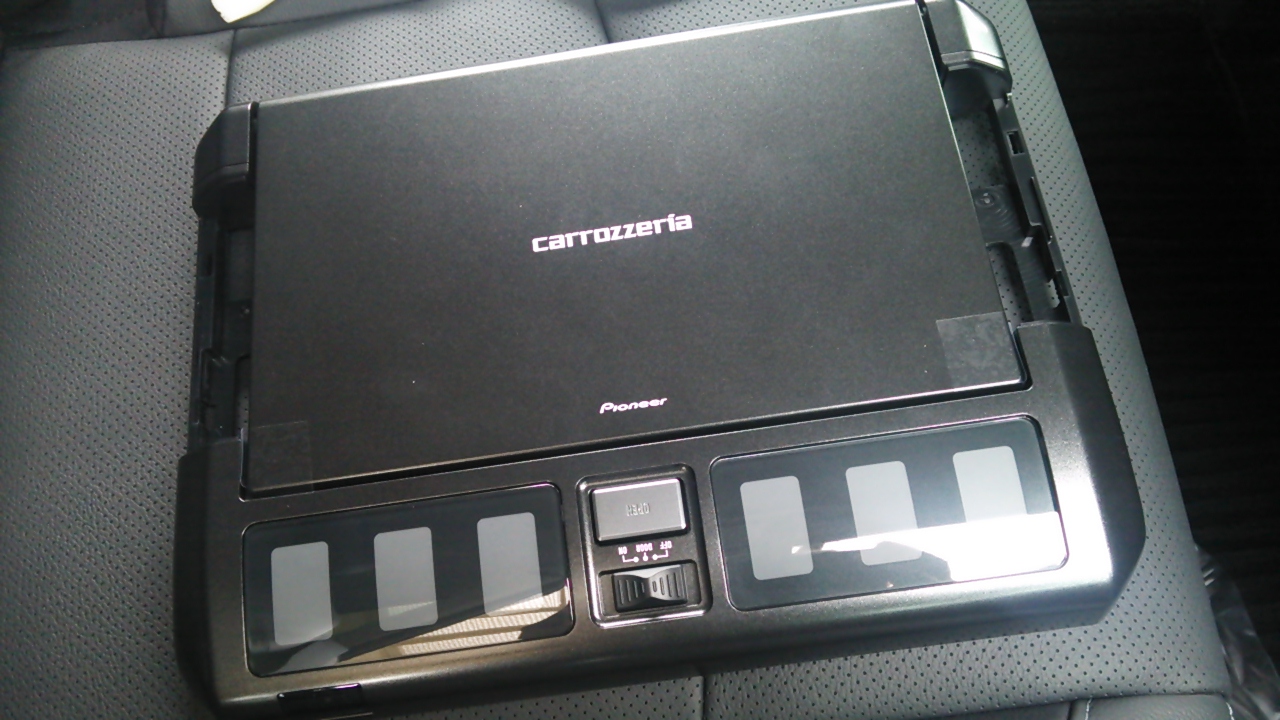

フリップダウンモニターはカロッツェリアの10.1型
の6連ＬＥＤ付きですね！
早速、モニターの取り付け場所を検証します。

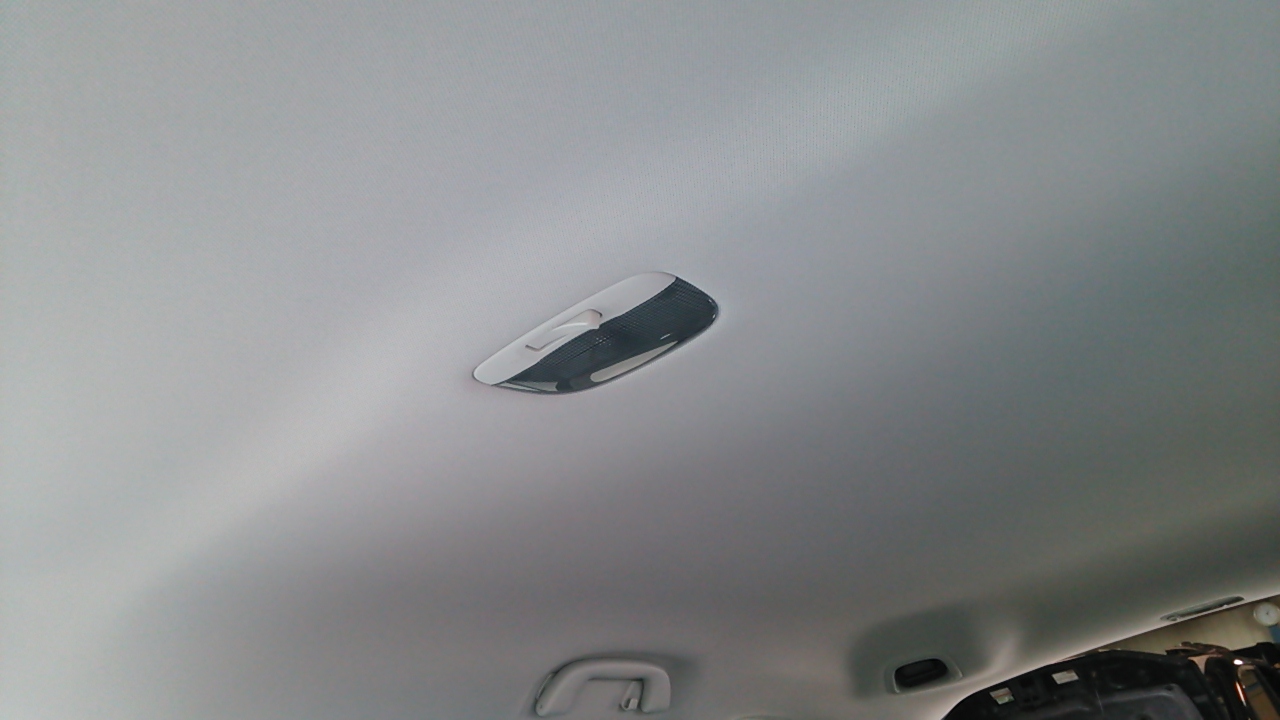

純正のルームランプを生かすか、取り外すか
これも悩みどころですね～
色々と考えたすえ、ルームランプを取り外し、
そこに被せるような形でフリップダウンを
固定することにしました。

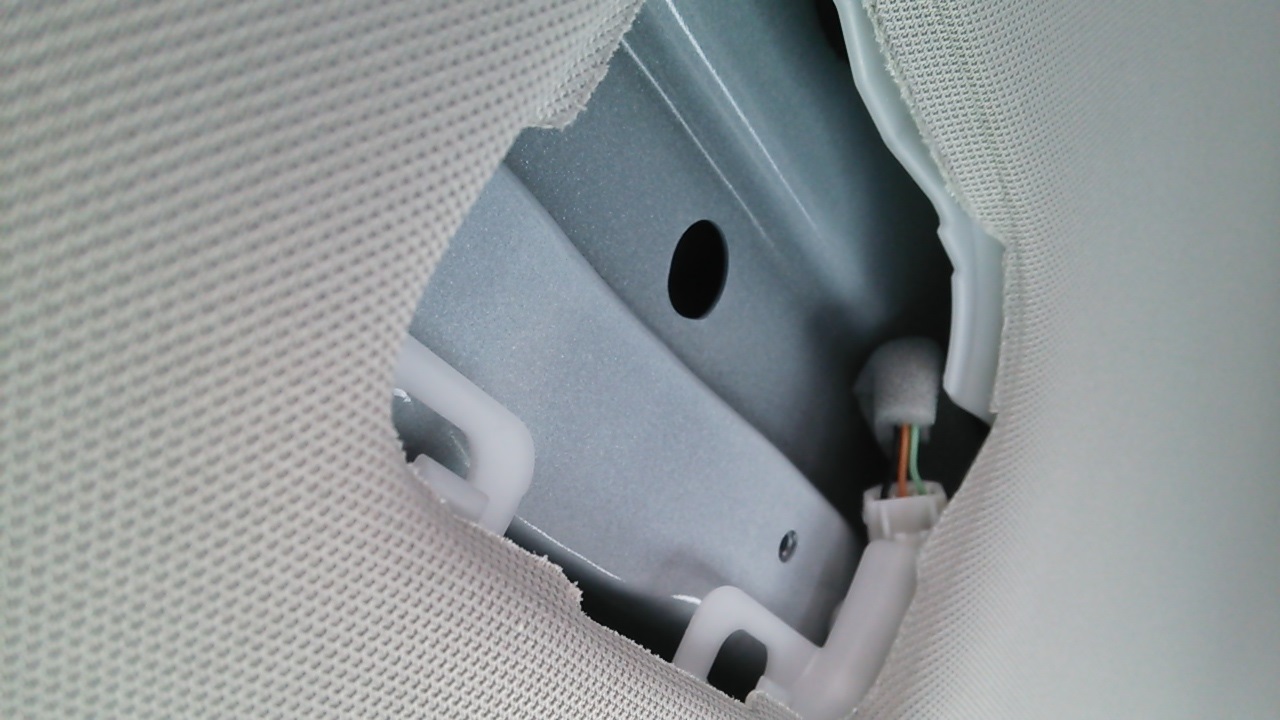

ルームランプを取り外し、ヘッドライニング
を切り取ります。
するとフレームが見えてきました。
車の屋根には等間隔でフレームが入って
いますが、もっとも太いのがこのセンター
に入っているモノです。

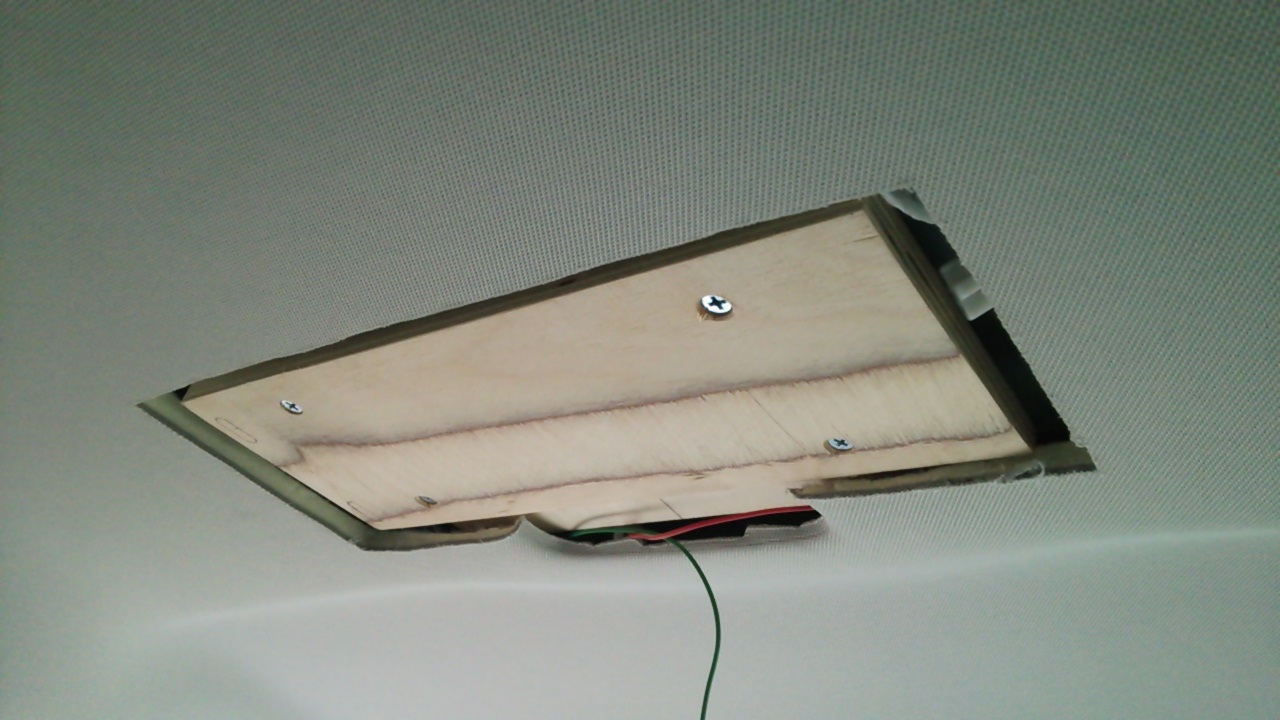

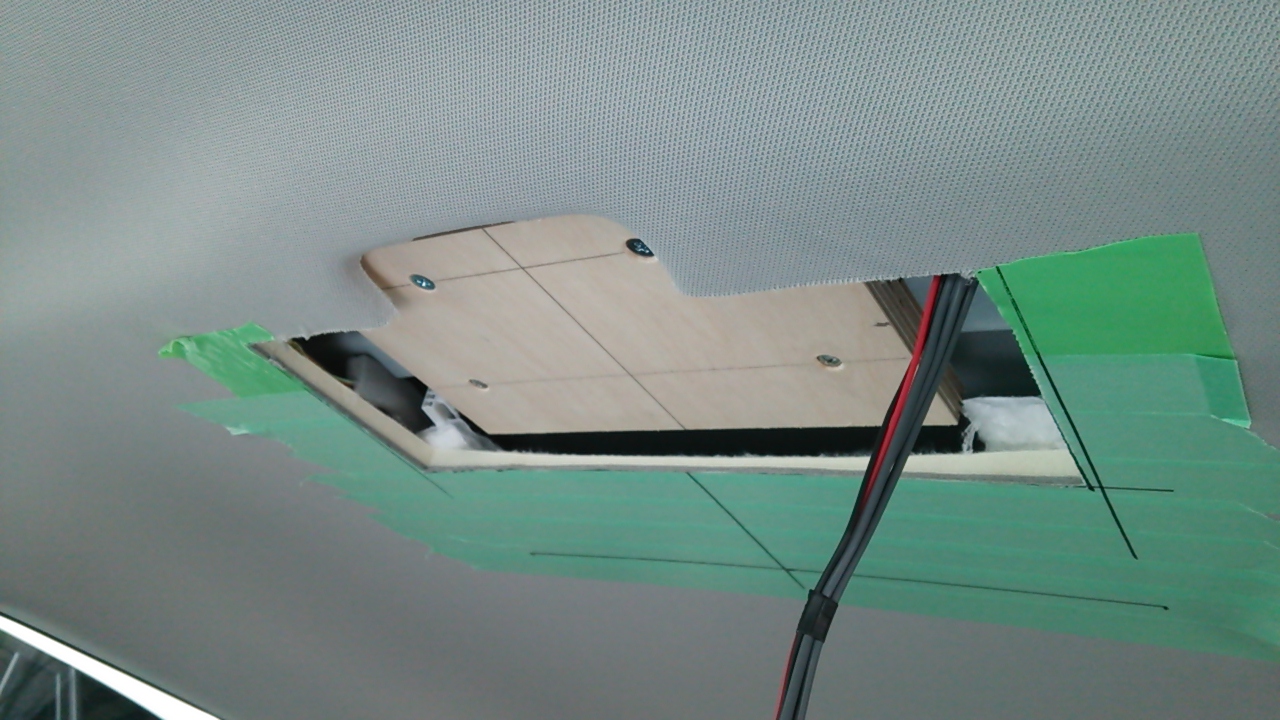

ここに土台となるバーチ材を固定し、
高さを合わせるために、スラント材
を合わせることもあります。
今回は後者の方法でベースを作成しました。
ベースを決めたら、隙間を埋めるための
枠づくりに取り掛かります。

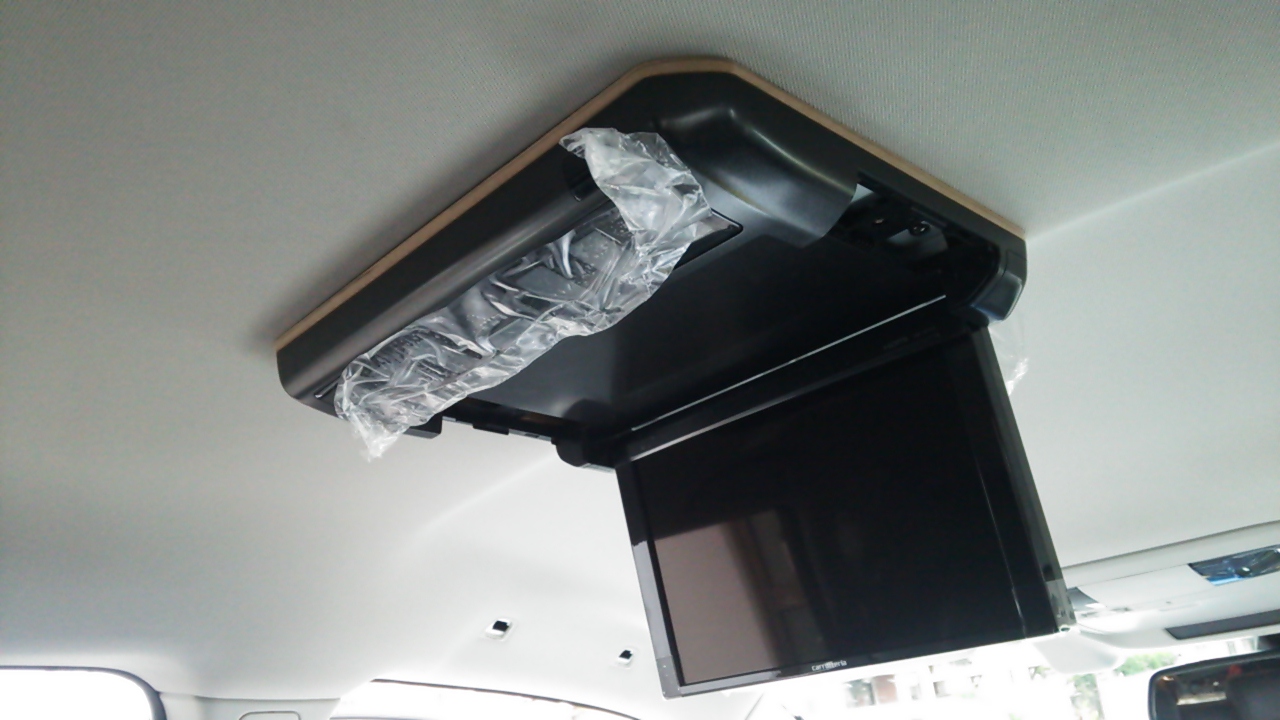

モニターを仮止めし、どこに隙間ができるか
確認しながら、枠を修正していきます。

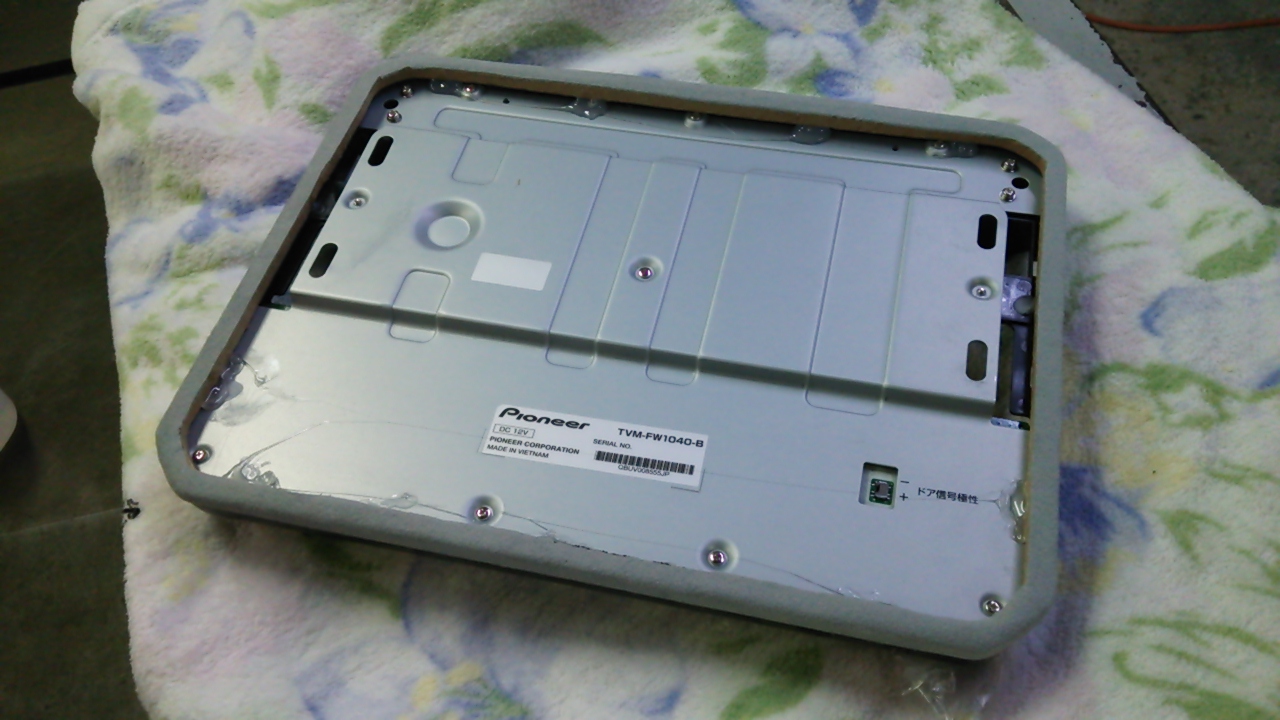

枠が完成したら、天井の近似色であるグレー
のバックスキンを貼り、モニター本体に
固定します。
ルームランプのワイヤリングと、映像ケーブル
をナビ裏に接続して完成です！

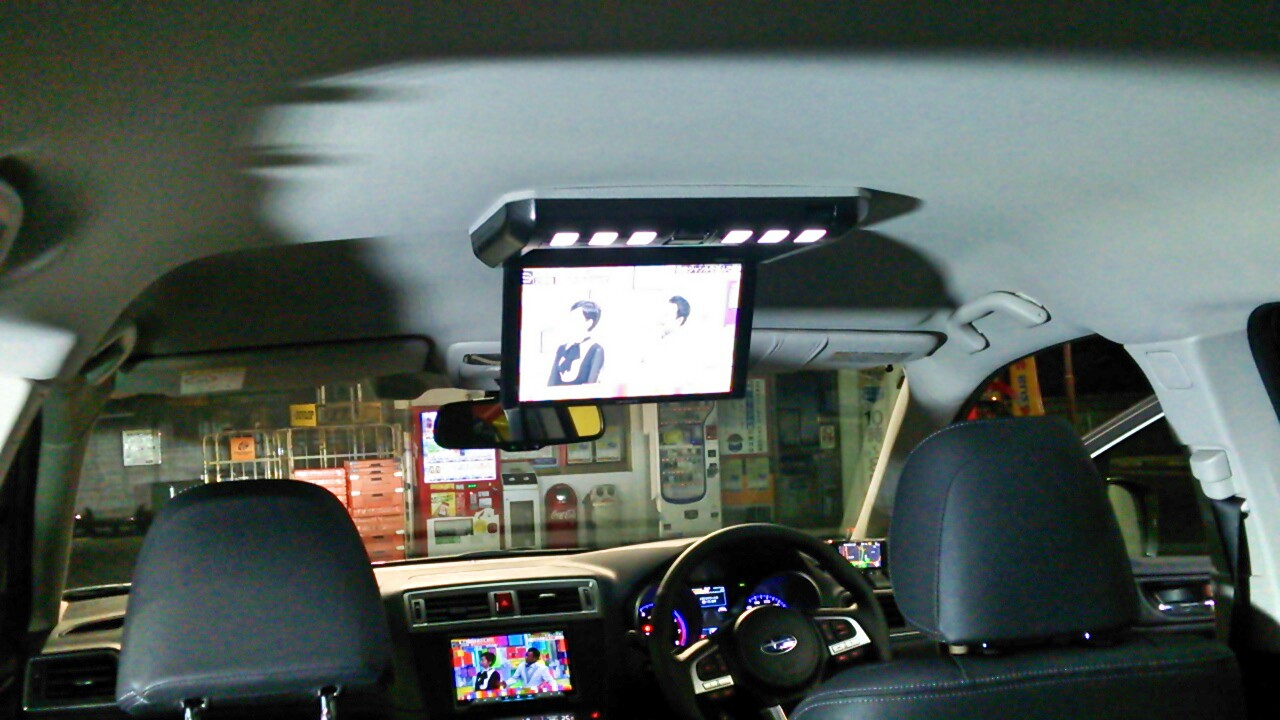

サイバーナビで映像をＲＣＡに切り替え、
地デジを映してみましたが、なかなか明るく、
鮮明な画像です！ＲＣＡでもここまでキレイに
映るんだな～と感心してしまいました。

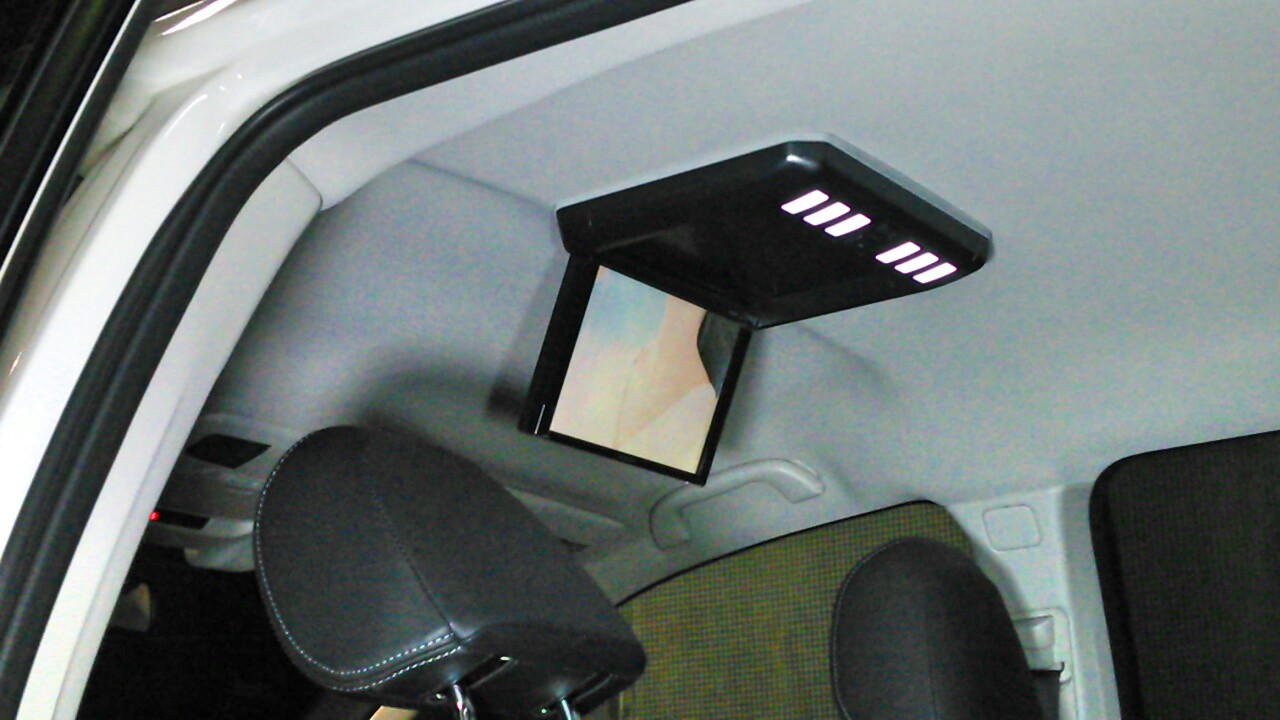

ドアを開けると、６個のＬＥＤが点灯しお出迎え！
これも室内を照らすには十分です！

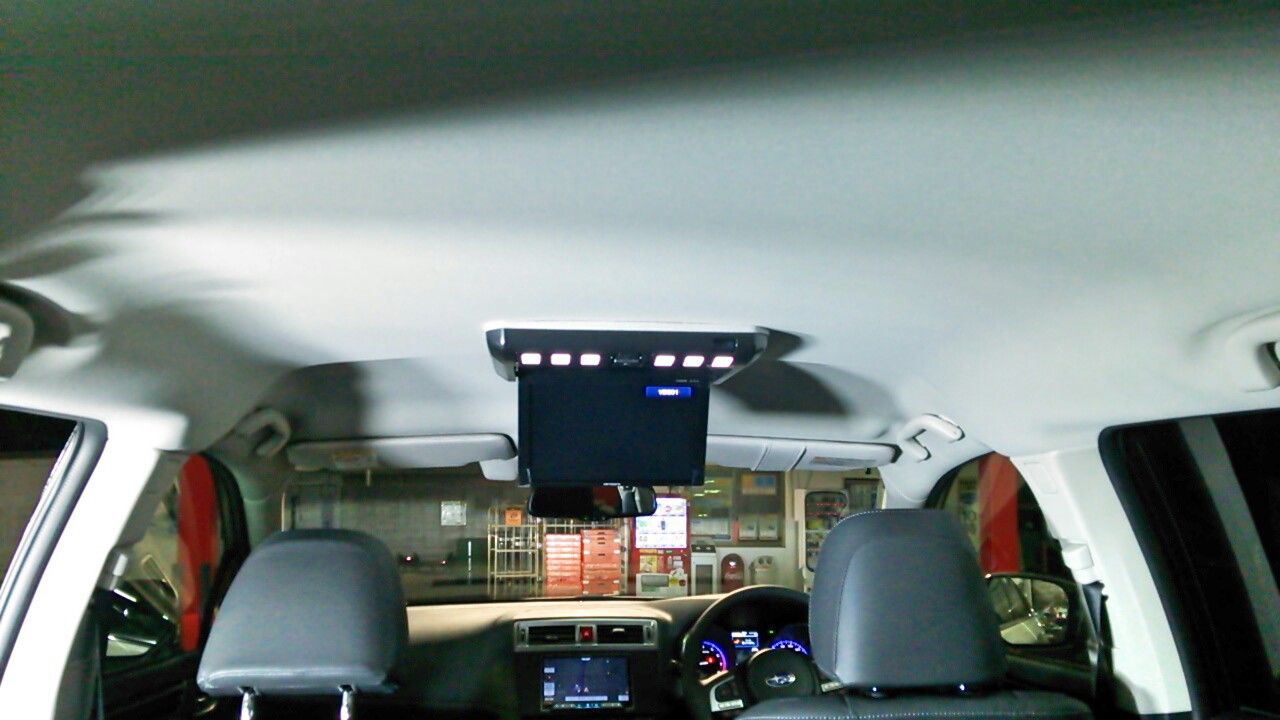

バックミラーから後ろを見ると、モニターが
少しだけ映り込みますが、運転には差し支え
ありません。
なかなかいい感じになりました。
取付キットが無くて困っている方、
是非、ご相談くださいね～
ＫＥＮ
